Jordan Badepark Kaufbeuren
Mit Licht in die Zukunft
Alle Bilder: AS LED Lighting GmbH
Der Jordan Badepark in Kaufbeuren ist ein „Kind“ der 80er Jahre. Um das Bad dem technischen Fortschritt und den Wünschen der Gesellschaft anzugleichen, startete die Stadtverwaltung 2020 eine großangelegtes und gefördertes Sanierungsprojekt. Dabei investierte die Stadtverwaltung in ein modernes und langlebiges Beleuchtungskonzept. Denn das Schwimmbad ist zentraler Dreh- und Angelpunkt für Vereins-, Schul- und Freizeitsport und Spaß.
Neben klassischen Badeangeboten finden Fitnesskurse über die Volkshochschule Kaufbeuren statt. Zusätzlich werden kostenlose Wassergymnastik-Kurse für jedermann angeboten. Darüber hinaus nutzen zahlreiche Sportvereine die Anlage für ihre Trainingseinheiten – darunter die Wasserwacht, die DLRG, der überregional erfolgreiche Schwimmverein „Team Buron“ sowie ein Tauchverein.
Lichtlösung
Im Zuge der umfassenden Sanierung wird die Beleuchtung schrittweise modernisiert und auf den neuesten Stand der Technik gebracht.
Sprungturm

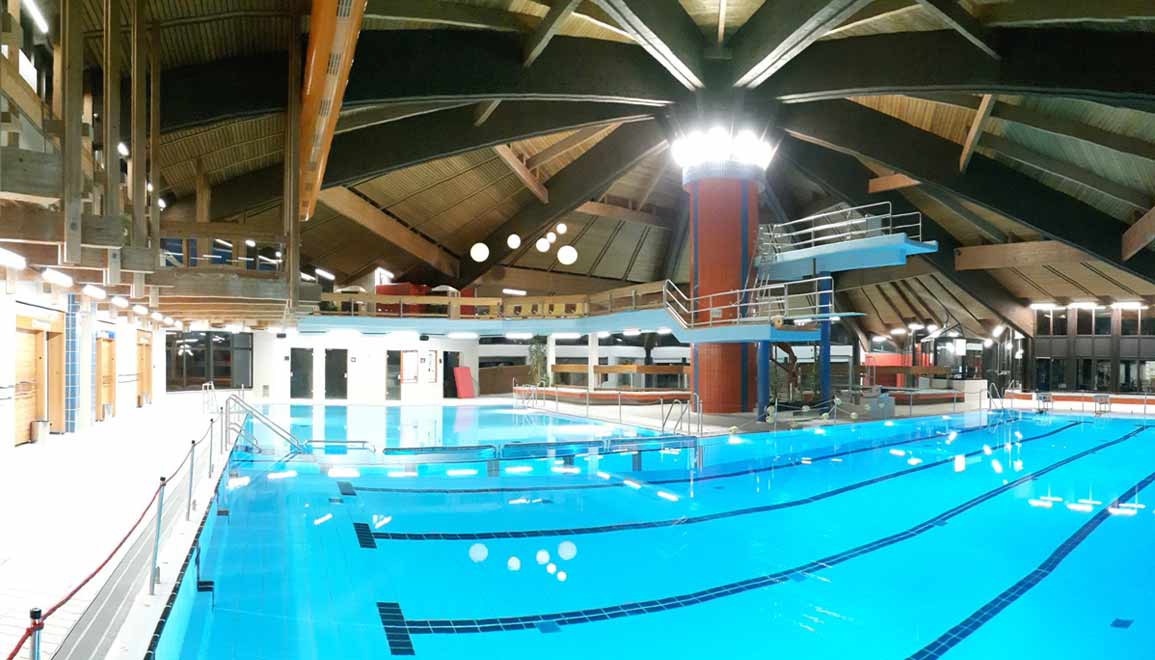

Die Beleuchtung am Sprungturm ist aufgrund seiner Höhe und zentraler Positionierung der Mittelpunkt des neuen Beleuchtungskonzeptes. Alte HQI-Strahler werden durch breitstrahlende LED-Strahler der Serie SHL ersetzt. Mit einer Anschlussleistung von 54W liegt der Bemessungslichtstrom je Strahler bei knapp 5.700 lm. Seit 2020 im Einsatz ist gerade einmal ein Bruchteil der ausgelegten Lebensdauer von 100.000 Betriebsstunden L80/B10 verbraucht. Auch der Korpus ist auf längste Nutzung konzipiert: Das pulverbeschichtete Aluminiumgehäuse und ESG-Sicherheitsglas sorgen für eine optimale Wärmeabfuhr; Druckausgleichsmembran und Kabeldurchführung bestehen aus Edelstahl und sind vollständig lichtecht.
Schwimmhalle und Rutschenbauwerk

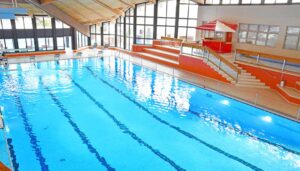

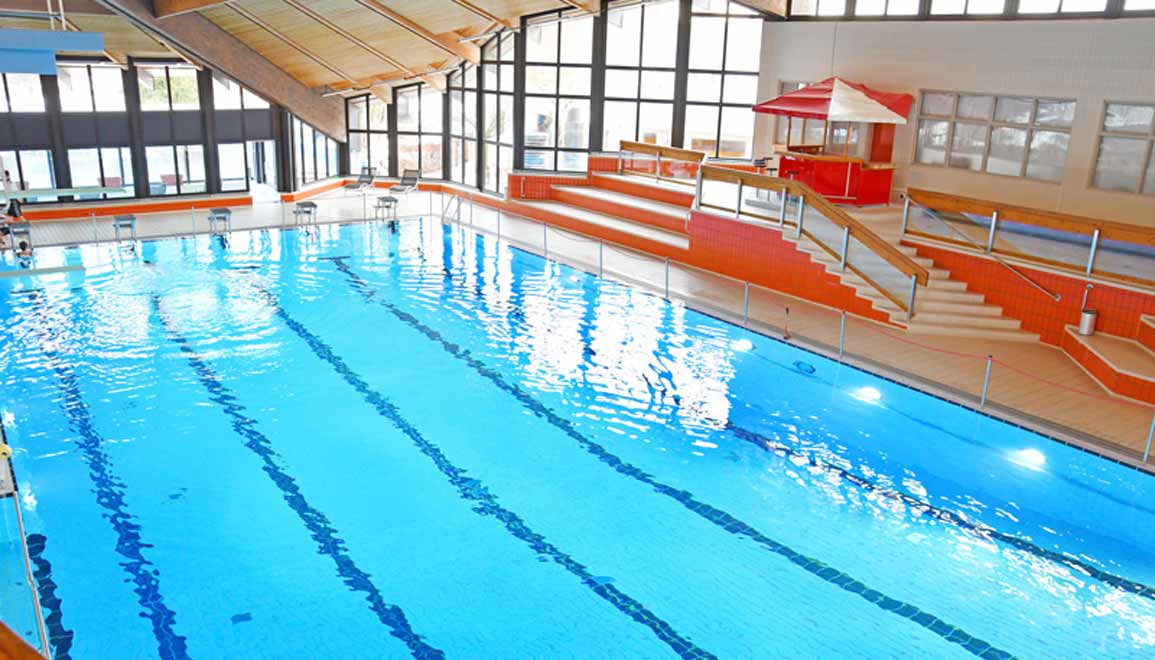

Die Beleuchtung der großen Schwimmhalle sowie des Rutschbauwerks wird auf energieeffiziente, langlebige und robuste TGL-Feuchtraumleuchten umgestellt. Diese Leuchten wurden speziell für anspruchsvolle Umgebungen entwickelt; Feuchtigkeit, Temperaturunterschiede und auch Reinigungschemikalien lassen sie unbeeindruckt. Beschlagfreiheit, hohe Lichtqualität sowie eine Lebensdauer von bis zu 80.000 Betriebsstunden (L80/B10) zeichnen die Leuchten aus.

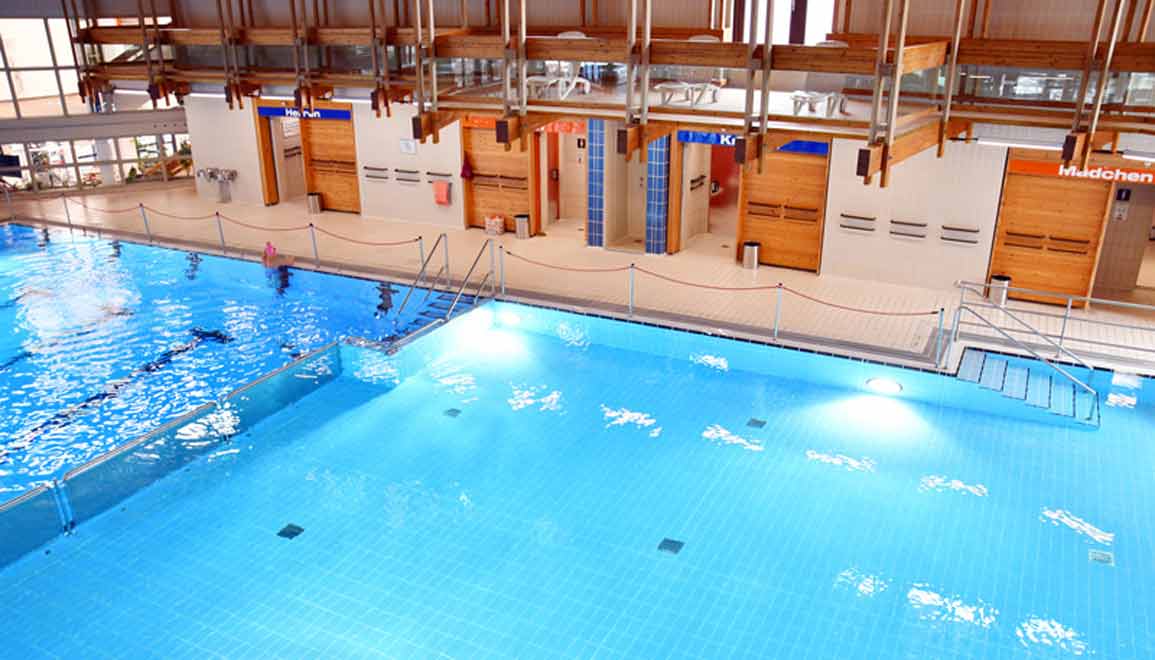

128 TGL leuchten Gehwege und Sitzbereiche des Schwimmbades gleichmäßig aus. In der Ausführung mit opaler Scheibe liegt der Abstrahlwinkel bei 210°, so dass Lichtpunkte eingespart werden können.
Auch im Areal des Rutschenbauwerks kommen 13 TGL Leuchten zum Wirken, spenden eine mittlere Beleuchtungsstärke von knapp 350 lx. Mit 144 lm/W sind sie äußerst effizient und sparsam im Betrieb. Im Rahmen der Modernisierung sind alle TGL-Leuchten in dimmbarer Ausführung samt Bewegungsmelder installiert. Die Aufbauvariante mit Multisensor für DALI-Systeme ermöglicht eine unabhängige Regelung sowie Bewegungsmeldung. Das System ist Multi-Master-fähig, sodass mehrere Steuermodule innerhalb eines DALI-Systems betrieben werden können.
Dusch-/Sanitärbereiche und Umkleiden

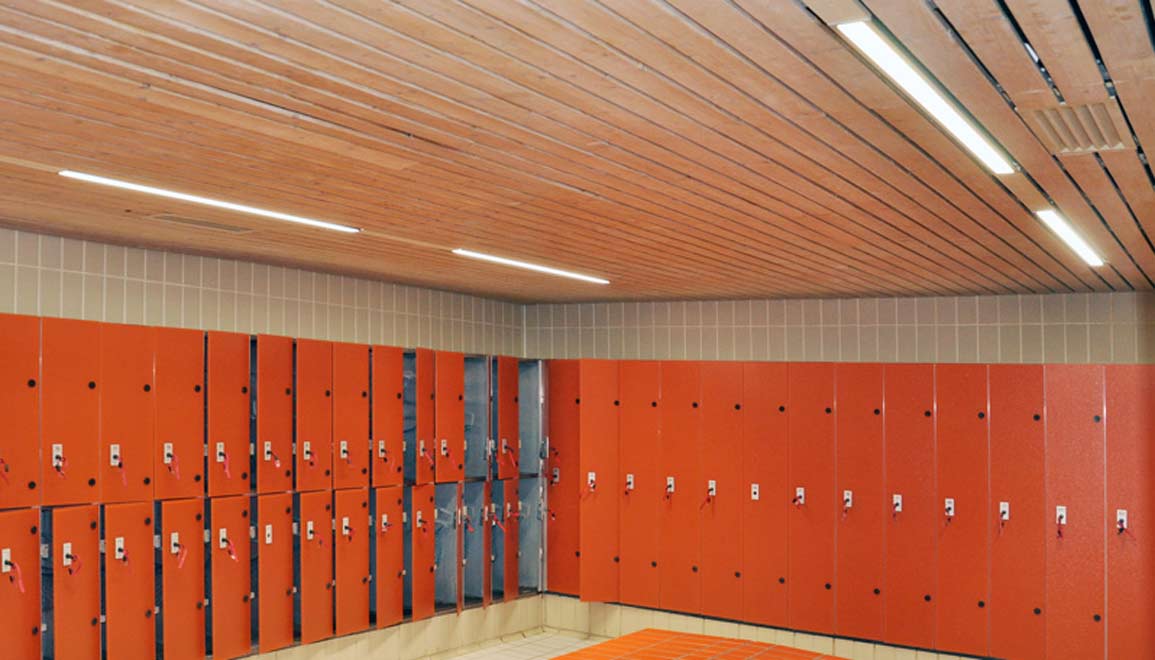

In den Umkleiden ersetzen 21 EKL-Leuchten ineffiziente Leuchtstoffröhren. Das bestehende Holzdeckenkonzept musste nicht angefasst werden. Denn EKL passen sich optisch als schlanke Lichtlinie und mit ihrer niedrigen Einbautiefe von 6 cm ideal in die vorhandene Deckenaussparung ein. Mit knapp 3900 lm Lichtleistung sind die Umkleiden angenehm hell bei einer Lichtfarbe von 4000K beleuchtet. Dank des geschlossenen optischen System können weder Schmutz, Staub oder Insekten in das Leuchteninnere eindringen – Reinigungsarbeiten bedarf es keiner. Mit ihrer hohen Lebensdauer von über 80.000 Betriebsstunden (L80/B10) sind die EKL besonders nachhaltig.
In den Duschen kommen 39 EMX Rund-Leuchten zum Einsatz. Sie passen perfekt als Ersatz für ausgediente Kompaktleuchtstofflampen. Das patentierte Befestigungssystem ermöglicht einen variablen Verbau in runden Deckenöffnungen. Die verbaute Baugröße 190 passt somit in Deckenaussparungen von 100 – 180 mm. Die Lichtleistung kann am Netzteil in 3 Stufen von 1850 – 3103 lm bedarfsgerecht eingestellt werden. Trotz der niedrigen Leistungsaufnahme von nur 14 Watt erreichen sie eine hohe Lichtausbeute von 132,1 lm/W.
Gefördert saniert
Der Freistaat Bayern bezuschusst das Vorhaben im Rahmen des Sonderprogramms Schwimmbadförderung (SPSF), das seit 2019 läuft und bis Ende 2026 verlängert ist, mit einem Maximalbetrag von ca. 1.042.000 €. Die Stadt selbst investiert mehrere Millionen Euro in die Modernisierung des Badeparks und realisiert damit Badewasseraufbereitung, Untergeschosssanierung, Brandschutztüren, Erneuerung der Fassade und des Rutschendachs, Edelstahlbecken und vieles mehr.
In eigenen Worten
„Mit der neuen Beleuchtungslösung gelingt es, Funktionalität, Energieeffizienz und Sicherheit optimal zu vereinen. Besonders die individuellen Sonderlösungen – etwa im Bereich der Unterwasserbeleuchtung – zeigen die hohe technische Kompetenz in der Planung und Umsetzung. Die Modernisierung stellt einen wichtigen Schritt dar, um den Jordan Badepark langfristig als attraktiven und leistungsfähigen Standort für Freizeit- und Vereinssport zu sichern“,
so Martin Ressle, Stadt Kaufbeuren.
Licht vom LED-Hersteller Made in Germany
Die AS LED Lighting GmbH ist ein erfahrener deutscher Hersteller hochwertiger LED- Beleuchtung für Industrie, Gewerbe, Gesundheitswesen und Sport. Unabhängige Institute wie der TÜV SÜD bestätigen neben einer Vielzahl an zufriedenen Vereinen bundesweit die Spitzenqualität der ballwurfsicheren und blendfreien Beleuchtungslösungen von AS LED Lighting. Getreu dem Firmencredo „Spitzenlicht für Spitzenleistung“ plant die eigene Lichtabteilung für alle Spielklassen von Breiten- bis Profisport mit der Detailtiefe eines Ingenieurbüros das Licht Made in Germany. Denn vom Entwurf über die Materialauswahl bis zur Fertigstellung der Leuchten findet alles in Süddeutschland um den Firmensitz Penzberg statt.
Robustheit, Wartungsfreiheit und Langlebigkeit sind bewährte Kernkompetenzen für innovative Beleuchtungslösungen, nicht zuletzt dank der hohen Flexibilität für Customized Solutions. Firmenphilosophie seit Unternehmensgründung 2010 sind zudem die Cradle-to- Cradle Prinzipien, Austauschbarkeit aller Komponenten, 5 Jahre Garantie und Ersatzteilverfügbarkeit über 10 Jahre. Die EU-Ökodesign-Richtlinie und Lieferkettengesetz erfüllen alle Produkte mit Benchmark-Werten.
Gern berät AS LED Lighting Sie und plant normgerecht Ihr Lichtprojekt – ob Neubau oder Sanierung.
Fragen Sie an unter info@as-led.de oder 08856 80006 10.
